无轴螺旋输送机
所属分类：输送机
发布日期：2017-7-28
电   话：0319-4785981
手   机：15833679666（同微信）
手   机：13633194893（同微信）
联系人：焦经理

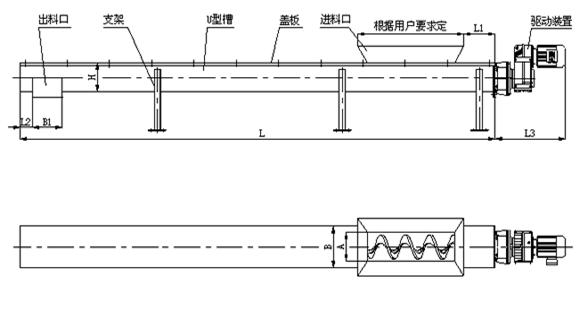

无轴螺旋输送机结构图：

螺旋输送机的安装形式主要有：地面支承安装、悬吊支承安装、通廊或地沟中的安装和两台串联工作的安装。

安装和调整时应达到以下要求：

1．料槽中心线与螺旋轴应保持良好的同轴度。
2．料槽各节间连接处应紧密，不能出现错位现象。节与节间、顶盖与料槽间可加垫片，以保证料槽的密封，同时，还可调节料槽的长度误差。
3．料槽内壁与螺旋体周围的间隙应相等。
4．驱动装置轴与螺旋轴应保持良好的同轴度。调整时可借助垫片调节驱动装置的高度。
5．螺旋体安装后应对其进行静平衡试验。
6．中间悬挂轴承应可靠而恰当地支承连接轴，以免螺旋轴产生径向变形。安装可通过调整轴承轴瓦间垫片达到要求。
7．整机安装完毕后，应检查机内有无杂物，各润滑处是否加足润滑油。
8．空载试车时，轴承不能漏油，且轴承温升不超过20℃。负载试车时，轴承温升不得超过30℃。

2．螺旋输送机操作与维护

（1）开车前应判明电机旋转方向是否符合工作要求。还应检查料槽内有无杂物，特别是中间悬挂轴承处的堵塞物，以免发生堵塞故障。

（2）进入输送机的物料，应行必要的清理，以防止大块杂质或纤维杂质进入输送机，保证输送机正常工作。

（3）起动时应保证空载起动，停车时应待机内物料排净后再停车。

（4）在运行过程中，如发现大块杂质或稻杆、草绳等纤维性杂质进入料槽，应立即停车处理。不能在没有停机的情况下，直接用手或借助其他工具伸入料槽内掏取物料。

（5）输送粘性较大、水分较高的物料时，应经常清除机内各处的粘附物，以免引起输送量下降甚至产生堵塞。

（6）输送机顶盖必须盖严，以防止外界物品进入料槽，机内灰尘外扬，甚至发生安全事故。同时，还应禁止在机盖上踩踏行走，以防人身安全事故的发生。

3．堵塞故障的分析：

螺旋输送机由于输送物料空间较小，对物料很敏感；螺旋轴旋转时易发生物料的缠绕；还有中间悬挂轴承易堵塞物料。所以堵塞是螺旋输送机常见的故障，发生堵塞轻者会影响产量，增加电耗，严重时会烧坏电机，扭断螺旋轴，影响生产的正常进行。产生堵塞的原因很多，防止发生堵塞主要可采取以下措施：

1．合理选择螺旋输送机的各技术参数，如慢速螺旋输送机转速不能太大。

2．严格执行操作规程，做到无载起动、空载停车；保证进料连续均匀。

3．加大出料口或加长料槽端部，以解决排料不畅或来不及排料的问题。同时，还可在出料口料槽端部安装一小段反旋向叶片，以防端部堵料。

4．对进入输送机的物料进行必要的清理，以防止大杂或纤维性杂质进入机内引起堵塞。

5．尽可能缩小中间悬挂轴承的横向尺寸，以减少物料通过中间轴承时堵料的可能。

6．安装料仓料位器和堵塞感应器，实现自动控制和报警。

7．在卸料端盖板上开设一防堵活门。发生堵塞时，由于物料堆积，顶开防堵门，同的通过行程开关切断电源。
